للمبتدئين تحديد الاسلاك فى حالة الالوان العشوائية وربط المفاتيح والبرايز الكهربائية
هذه الحلقة للمبتدئين فرجاء من المعلمين عدم الاستهزاء بالموضوع
حلقتنا عن تحديد اسلاك الكهرباء فى حالة الالوان العشوائية وربط المفاتيح والبرايز
فى البداية علبة الكهرباء يوجد بها عدد من الاسلاك مهما كان العدد لازم تحدد الاول طرف الحار والبارد وبقى الاطراف بتكون راجع اللمبات
تحديد الالوان فى المكان شئ مهم جداً لكن مش الجميع بيلتزم بذلك
اغلب شغل السوق بتكون الالوان عشوائية
ندخل فى الموضوع على طول
ـــــــــــــــــــــــــــــــــــــــــــــــــــ
حضرتك محتاج مفك تست ولمبة 200 واط لتحديد الاسلاك
1- تقوم بقياس الاسلاك بالمفك التست وتحديد طرف الحار او الحى
2- تقوم بربط احد اطراف لمبة الفحص بالطرف الحار ثم تنتقل بالطرف الاخر على باقى الاطراف هناك طرف سيضيئ اللمبة بالضوء الكامل فهاذا هو البارد او المحايد
3- بقى الاطراف ستكون راجع للانارة وعند فحصها باللمبة 200 واط ستضسئ الحمل الخاص بها
ملحوظة
ــــــــــــــ
من الممكن ان لا تجد فى احد العلب طرف المحايد وهذا يعنى ان هذه العلبة مفاتيح فقط
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

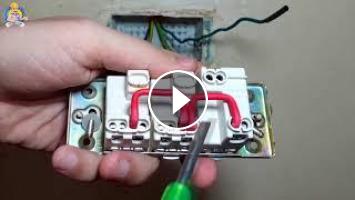

بعد تحديد الاطراف نقوم بتوصيل القطع الكهربائية حسب تحديد الاسلاك
يعنى ممكن تكون 3 مفاتيح او 2 مفتاح وبريزة او 2 مفتاح فقط او مفتاح وبريزة او مفتاح فقط
فى التمرين الذى تم عليه الشرح كان طرف حار وطرف محايد وطرفين راجع وهذا يعنى ان هذه العلبة محتاجة 2 مفتاح وبريزة
1- بنجمع القطع المطلوبة فى الشاسيه
2- نقوم بعمل كبارى الى الثلاث قطع على مسمار من كل قطعة لان كل القطع تحتاج كهرباء . طرف الحار
3- نقوم بتوصيل الطرف الحار مع الكبارى
بكده يكون كل قطعة فاضل فيها مكان واحد للتوصيل
4- نقوم بتوصيل طرف المحايد على المسمار اللى فاضل فى البريزة
5- يوجد مسمار من كل مفتاح غير متصلين نقوم بتوصيل طرفين الراجع كل طرف على مسمار منهم
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
كل ما تم شرحه كتابة تم شرحه عملى فى هذا الفيديو
